Клапаны управления фильтрами (3-х цикловые)

Промывка фильтра

Любые фильтры колонного типа требуют периодической обратной промывки, чтобы взрыхлять загрузку для избежания слеживания (цементирования) и для отмывки загрузки от скопленных на поверхности ее крупиц загрязнений. Это касается фильтров всех известных назначений, в которых есть засыпной материал:

  • осветлительные колонны (удаление мутности, взвесей) с материалом типа Filter AG
  • корректоры pH с материалом типа Кальцит, Corosex
  • обезжелезиватели безреагентные
  • сорбционные фильтры с углем

Промывка может происходить автоматически с помощью автоматического клапана управления фильтром, либо вручную с помощью системы кранов, либо с помощью специального крана, который устанавливается на баллоне, его еще называют ручным клапаном управления.

Вне зависимости от того автоматический или ручной клапан Вы используете — фильтроцикл имеет три стадии, иначе говоря три режима:

  1. Фильтрация (на англ. — Service)
  2. Обратная промывка (Backwash)
  3. Прямая промывка (Rinse, Fast rinse)

Фильтрация

Режим фильтрации может длиться так долго пока загрузка обезжелезивателя не забьется грязью настолько, что перестанет фильтровать грязь, сначала перепад давления между входом на фильтр и выходом с него становится невыносимо высоким, затем происходит «пробой» — в фильтрующем материале образуются несколько (а может даже всего один) каналов, по которым, как по трубе будет свистеть вода никак не очищаясь в то время, как вся остальная загрузка будет совершенно забита грязью и не будет пропускать воду.

Но обычно такое происходит из-за того, что во время периодических обратных промывок не происходит псевдоожижения загрузки в течение долгого времени (скажем, 10-20 фильтроциклов). Обычно, по мере загрязнения загрузки слой грязи все глубже погружается в фильтрующий материал и дойдя до нижнего дистрибьютора водоподъемной трубки гряз начинает идти к потребителю, который уже принимает меры по устранению дискомфорта. Давайте не будем углубляться, рассмотрим это в другой статье. Вы поняли, что фильтрация может длиться неделю, даже две, а для сорбционных фильтров несколько месяцев.

Обратная промывка

Обратная промывка обычно длится 10-15 минут. Этого достаточно для того, чтобы взрыхлить загрузки и «потереть» немного крупицы друг об друга, чтобы смыть наросты гидроокиси в канализацию, очистив таким образом загрузку для нового цикла фильтрации.

Прямая промывка

Прямая промывка в бытовых системах не очень важна. Ее, к слову, может вообще не быть и никакой беды не случится. Прямая промывка служит для того, чтобы уплотнить фильтрующий материал после взрыхления и сбросить исходную воду, которой делалась обратная промывка загрузки. Чтобы потребитель сразу начала получать чистую воду с фильтра.

Теперь поговорим собственно о клапанах управления:

Ручные клапаны управления

M-77 (производства Wave Cyber, Китай) — 44$

Ручной клапан управления трехцикловыми фильтрами M-77, производство Китай (Wave Cyber, Runxin). Это самый простой вариант клапана управления. Для включения обратной промывки нужно повернуть ручку (не нажимая на нее вверх-вниз) в положение BackWash, затем через 10-15 минут повернуть ручку в положение Rinse на пару минут и снова переставить ручку в положение Filter (либо Service). Качество этих клапанов очень высокое! Служат такие клапаны очень долго.

В обращении они просты и приятны, три дюймовые внутренние резьбы для входы, выхода, дренажа (посередине). Стрелочками обозначено направления движения воды.

Предмет простой, функциональный, дешевый.

Диаметр водоподъемной трубки стандартный — 1.05″, корзины под них идут стандартные.

Диаметр горловины баллона — 2.5′

Максимальное рабочее давление — 6 атмосфер

Максимальный поток воды до 4.5 кубов в час

Цена: 44$

Инструкция для ручного клапана М-77 (скачать)

Можно так же сделать систему шаровых кранов своими руками для промывки фильтра. Для этого Вам понадобится 5 кранов. Открывая и закрывая краны можно организовать обратную и прямую промывку. Такая система до сих пор используется на больших очистных станциях, правда и там краны автоматизируются.

Автоматические клапаны управления

FE25 (Wave cyber, Китай) — 82$

Прелесть этого клапана в том, что по своим посадочным размерам он абсолютно идентичен с ручным М-77 — такие же 3 дюймовых резьбы, горловина баллона 2.5 дюйма — отличие лишь в том, что сама бошка у него автоматическая — имеет встроенный электронный программируемый блок и привод для перестановки механизма клапана.

Данный клапан прекрасно подходит для сорбционных угольных фильтров, для корректоров pH после обратного осмоса, короче, он хорошо работает на чистой воде. Механизм клапана быстро приходит в негодность при отложении на нем гидроокиси железа, но если его хорошо обслуживать или он будет стоять на чистой воде — вполне долго и успешно можно использовать его.

Максимальное рабочее давление — 6 атмосфер

Максимальный поток воды до 4.5 кубов в час,

Цена: 82$

Инструкция на автоматический клапана FE25 (скачать)

F67C1 (Runxin, Китай) — 120$

Нормальный клапан управления для относительно чистой воды. Дешевый, простой. Запчастей на него нет. Меняется целиком. Работает нормально, но не годится для воды с высоким содержанием железа. Если железа много в воде его дисковый механизм быстро выходит из строя, хотя все пишут, что якобы стойкий механизм. Имеет болезнь — пропускать воду в дренаж во время режима фильтрации. В руках его держать не приятно, выглядит дешево, но работает в целом нормально, можно использовать для угольных колонн и для обезжелезивателей, когда в воде совсем не много железа.

Есть более дешевая версия — F71P1 3/4″ — 83$

Максимальный поток воды 6 кубов

Во время регенерации перекрывает поток воды.

Цена: 120$

Инструкция на автоматический клапан F67C1(скачать)

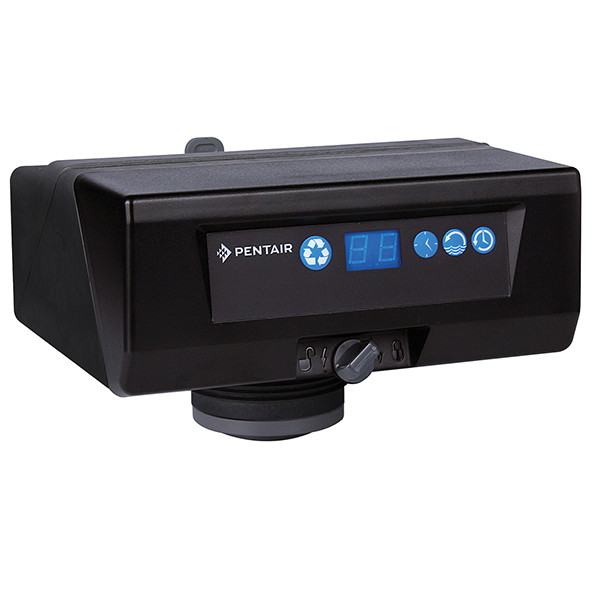

Pentair Autotrol 363 (США) — 170$

Это хороший, надежный, долговечный клапан с кулачковым валом в качестве припода. Прелесть его конструкции в том, что механизм, который вращается и переключает режимы находится снаружи, контакт с водой имеют только резиновые уплотнители. Принцип его работы напоминает работу вентиля, где резиновые прокладки конической формы перекрывают отверстия. Кулачковый вал жмет на пластины, освобождающие проход воде. Эта износостойкая конструкция позволяет его с высокой степенью надежности использовать на воде с большим количеством растворенного железа и марганца.

Функция у него только одна — трехцикловый фильтр без реагента. Меню простейшее. Время текущее, день недели, частота промывок и одна из 8 программ промывки, большинство из которых примерно одинаковы и подходят для осветлительных, угольных, фильтрующих колонн.

Прекрасный бюджетный выбор для небольших домашних систем водоочистки для получения до 1.5 кубов чистой воды в час.

Очень критичен к попаданию пузырьков воздуха в механизм. Воздух в механизме вызывает дикие вибрации при переключении режимов. Есть аналогичный клапан с зеленой панелью для умягчитель или обезжелезивателя с реагентной промывкой.

Изготовлен в США. Прочный пластик, лаконичный дизайн, самый низкий автоматический клапан 11 см (как Runxin). Простейшая конструкция. И простейшая настройка.

Максимальный поток воды 1.5 куба в час

Максимальное давление 6 бар

Цена: 170$

Инструкция на клапан управления Pentair Autotrol 363 (скачать)

Clack WS1TC (США) — 224$ (включая фитинги и блок питания)

Лучший на данный момент с точки зрения потребителя клапан. Наиболее удобный, многофункциональный, с надежным механизмом. Эргономичный, приятный в обслуживании клапан управления.

По сути данные клапана — это конструктор «Lego», где покупается базовый вариант — либо совсем простенький, как этот, предназначенный для техцикловых фильтров, либо заряженный с множеством дополнительных деталей, полноценно работающий на умягчение или реагентную 5-цикловую регенерацию загрузок как ионообменных, так и фильтрующих.

Приятно и то, что у многих продавцов в наличие имеются любые детали на этот клапан и стоят эти детали небольших денег, так что можно переделать этот клапан под умягчитель, либо упростить клапан, изначально купленный для умягчителя, под обезжелезиватель. Вы не останетесь равнодушны, разбираясь с этим клапаном, если до сих пор любите играть в конструкторы и разбираться в технике самостоятельно.

Именно об этом клапане Clack нужно сказать — механизм и корпус у него стандартный, но данная версия (трехкнопочная) — это урезанная, упрощенная версия бюджетного варианта. Поэтому если хотите иметь действительно суперфункциональность и весь спектр возможностей выбирайте клапан WS1CI, данная модель имеет не весь спектр возможностей характерный для клапанов Clack.

Кроме того, к данному клапану есть масса всяких дополнительных девайсов — байпасный узел, микропереключатель и выходе на плате для сторонних устройств и связи с другими клапанами управления.

Также у данного клапана самая высокая пропускная способность — до 6 кубов воды в час.

Цена: 224$

Инструкция на клапан управления Clack WS1TC (скачать)

Выбирая клапан управления делайте акцент на то, что для Вас важнее — функциональность, надежность, стоимость, ремонтопригодность, степень автоматизации. Каждый вариант имеет свои преимущества и недостатки.

Pallas WS1EQ (Clack) — 315$ (включая фитинги и блок питания)

Клапан Pallas — это современная разработка компании Pollet Water Group на базе клапана Clack CI, где все внутренние детали идентичны Clack.

Этот клапан самый лучший с точки зрения эстетики. Меню на русском языке. Красивый, с приятной передней панелью, веселеньким цветным (меняющим цвет) ЖК-дисплеем. В режиме сервиса (фильтрации) — синий, в режиме настроек оранжевый, регенерация или ошибка — красный, пять — зеленый.

В память клапана можно зашить телефон компании или монтажника, кто его устанавливал.

У него куча всяких функций — энергосбережение, подключение внешних устройств, программируемые выходные контакты, сигнал о разрядке встроенного аккумулятора, короче, он не только красивый, но и умный, многофункциональный. Он работает как для обезжелезивателя, так и для умягчителя.

Этот клапан настолько хорош, что хочется спать с ним в обнимку.

До 6 кубов в час.

Цена: 315$ с фитингами и блоком питания

Инструкция на русском для Pallas_WS1EQ
